Protección Combi SPU 1P+N Schneider: IGA + Limitador de sobretensiones transitorias y permanentes
Marca: SCHNEIDER ELECTRIC
Información del Producto

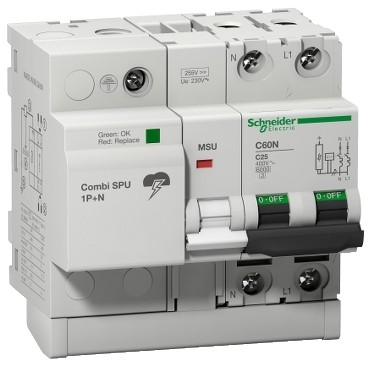

Limitador de sobretensiones Combi SPU de Schneider 1 Polo + Neutro transitorias (Tipo 2) y permanentes (bobina MSU) e IGA incorporado.
Referencias de Producto:
- 16301 IGA + Combi SPU 1P+N 25 A Imáx/In (kA) 15/5
- R9L20632 IGA + Combi SPU 1P+N 32 A Imáx/In (kA) 15/5
- R9L20640 IGA + Combi SPU 1P+N 40 A Imáx/In (kA) 15/5
- R9L20650 IGA + Combi SPU 1P+N 50 A Imáx/In (kA) 15/5
Referencias de Producto:
- 16301 IGA + Combi SPU 1P+N 25 A Imáx/In (kA) 15/5
- R9L20632 IGA + Combi SPU 1P+N 32 A Imáx/In (kA) 15/5
- R9L20640 IGA + Combi SPU 1P+N 40 A Imáx/In (kA) 15/5
- R9L20650 IGA + Combi SPU 1P+N 50 A Imáx/In (kA) 15/5
Descripción del Producto
El Combi SPU monofásico de Schneider aglutina en el mismo componente el Interruptor General Automático (IGA) y las funciones de protección contra sobretensiones transitorias y permanentes, siendo un elemento muy útil en vivienda.
El modelo del Combi SPU dependerá de la potencia del IGA que tengamos que instalar, siendo esta la potencia máxima admisible de la instalación.
En sus funciones de limitador de sobretensiones, tenemos cubiertas las dos opciones tanto transitorias como permanentes. En las transitorias tenemos una protección tipo 2, y en las permanentes, mediante una bobina MSU
¿Cuándo es aconsejable instalar un Combi SPU?
En primer lugar, tenemos que ir a la normativa de cada comunidad autónoma, pues el departamento de industria de cada autonomía puede ser mas restrictivo que el Reglamento electrotécnico de baja tensión.
Es aconsejable su instalación en las viviendas con punto de recarga para vehículos eléctricos.
El modelo del Combi SPU dependerá de la potencia del IGA que tengamos que instalar, siendo esta la potencia máxima admisible de la instalación.
En sus funciones de limitador de sobretensiones, tenemos cubiertas las dos opciones tanto transitorias como permanentes. En las transitorias tenemos una protección tipo 2, y en las permanentes, mediante una bobina MSU
¿Cuándo es aconsejable instalar un Combi SPU?
En primer lugar, tenemos que ir a la normativa de cada comunidad autónoma, pues el departamento de industria de cada autonomía puede ser mas restrictivo que el Reglamento electrotécnico de baja tensión.
Es aconsejable su instalación en las viviendas con punto de recarga para vehículos eléctricos.
Características
R9L20625 > Limitador Sobretensiones transitorias y permanentes Combi SPU 1P+N 25A Resi9 Schneider |
|
|---|---|
| Ancho por polo | 18 mm. |
| Curva de disparo | Curva C |
| Dimensiones | Alto 74 mm, Ancho 54 mm y Fondo 93 mm |
| Intensidad | 25 A |
| Número de elementos | 3 |
| Poder de corte | 6 KA |
| Polos | 1P+N |
Cumple Normativa Marcado  : |
Sí |
R9L20632 > Limitador Sobretensiones transitorias y permanentes Combi SPU 1P+N 32A Resi9 Schneider |
|
|---|---|
| Ancho por polo | 18 mm. |
| Curva de disparo | Curva C |
| Dimensiones | Alto 74 mm, Ancho 54 mm y Fondo 93 mm |
| Intensidad | 32 A |
| Número de elementos | 3 |
| Poder de corte | 6 KA |
| Polos | 1P+N |
| Cumple Normativa Marcado : |
Sí |
R9L20640 > Limitador Sobretensiones transitorias y permanentes Combi SPU 1P+N 40A Resi9 Schneider |
|
|---|---|
| Ancho por polo | 18 mm. |
| Curva de disparo | Curva C |
| Dimensiones | Alto 74 mm, Ancho 54 mm y Fondo 93 mm |
| Intensidad | 40 A |
| Número de elementos | 3 |
| Poder de corte | 6 KA |
| Polos | 1P+N |
| Cumple Normativa Marcado : |
Sí |
R9L20650 > Limitador Sobretensiones transitorias y permanentes Combi SPU 1P+N 50A Resi9 Schneider |
|
|---|---|
| Ancho por polo | 18 mm. |
| Curva de disparo | Curva C |
| Dimensiones | Alto 74 mm, Ancho 54 mm y Fondo 93 mm |
| Intensidad | 50 A |
| Número de elementos | 3 |
| Poder de corte | 6 KA |
| Polos | 1P+N |
| Cumple Normativa Marcado : |
Sí |
